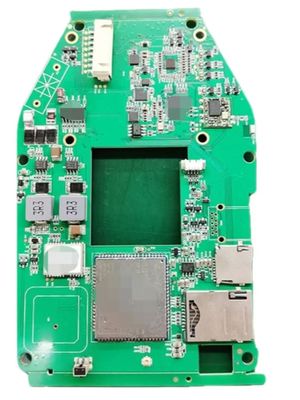

고속 및 정확한 배치 프로세스를 가진 자동차 내비게이션 보드 칩에 대한 정밀 SMT 입력 재료 처리

자동차 내비게이션 보드 칩 처리는 정확하고 중요한 제조 과정이며, 그 과정은 여러 가지 엄격한 단계를 포함합니다.
첫 번째는 용접 페이스트 인쇄 링크입니다. 고 정밀의 용접 페이스트 프렌스는 회로 보드의 용접 패드에 균등하게 붙여집니다.이 단계는 압력 정밀하게 두께를 제어해야합니다, 용접 매스의 위치와 양, 용접 매스의 상태가 후속 용접 품질에 직접적으로 영향을 미치기 때문입니다.
다음은 배치 과정입니다. 사전 설정된 프로그램에 따라 첨단 배치 기계, 피더에서 저항, 콘덴서, 칩 및 다른 작은 표면 장착 구성 요소를 잡기,그리고 그 다음 고 정밀도로 용매 페이스트로 코팅 된 회로 보드에 배치각 구성 요소가 올바르게 배치 될 수 있도록 장착 장치의 속도와 위치 정확성이 중요합니다.
배치가 완료되면 재흐름 용접 단계에 들어가 구성 요소를 포함하는 회로 보드를 재흐름 오븐에 공급합니다.용기는 특정 온도 곡선에 따라 가열됩니다., 용매 페이스트는 가열되고 녹이고, 부품과 회로 보드는 단단하게 융합됩니다. 온도와 시간의 정확한 통제는이 링크의 열쇠입니다.너무 높은 온도 또는 너무 오랜 시간이 구성 요소를 손상시킬 수 있습니다., 그렇지 않으면 열 열이 떨어질 것입니다.
마지막 부분은 자동 광학 검사 (AOI) 장비를 통해 용접 된 메인보드의 포괄적 인 검사를 수행하는 검사 과정입니다.부재된 부품과 같은 용접 결함을 식별, 오프셋, 단장 등. 발견 된 문제 제품,수동 수리 또는 재작업 가공을 수행하여 차량 내비게이터 메인보드의 각 조각이 높은 품질 표준을 충족하는지 확인합니다., 후속 설치 및 사용에 대한 신뢰할 수있는 보호를 제공합니다.
