품질 인쇄 회로 판 어셈블리 서비스 & POP PCB 조립 공장

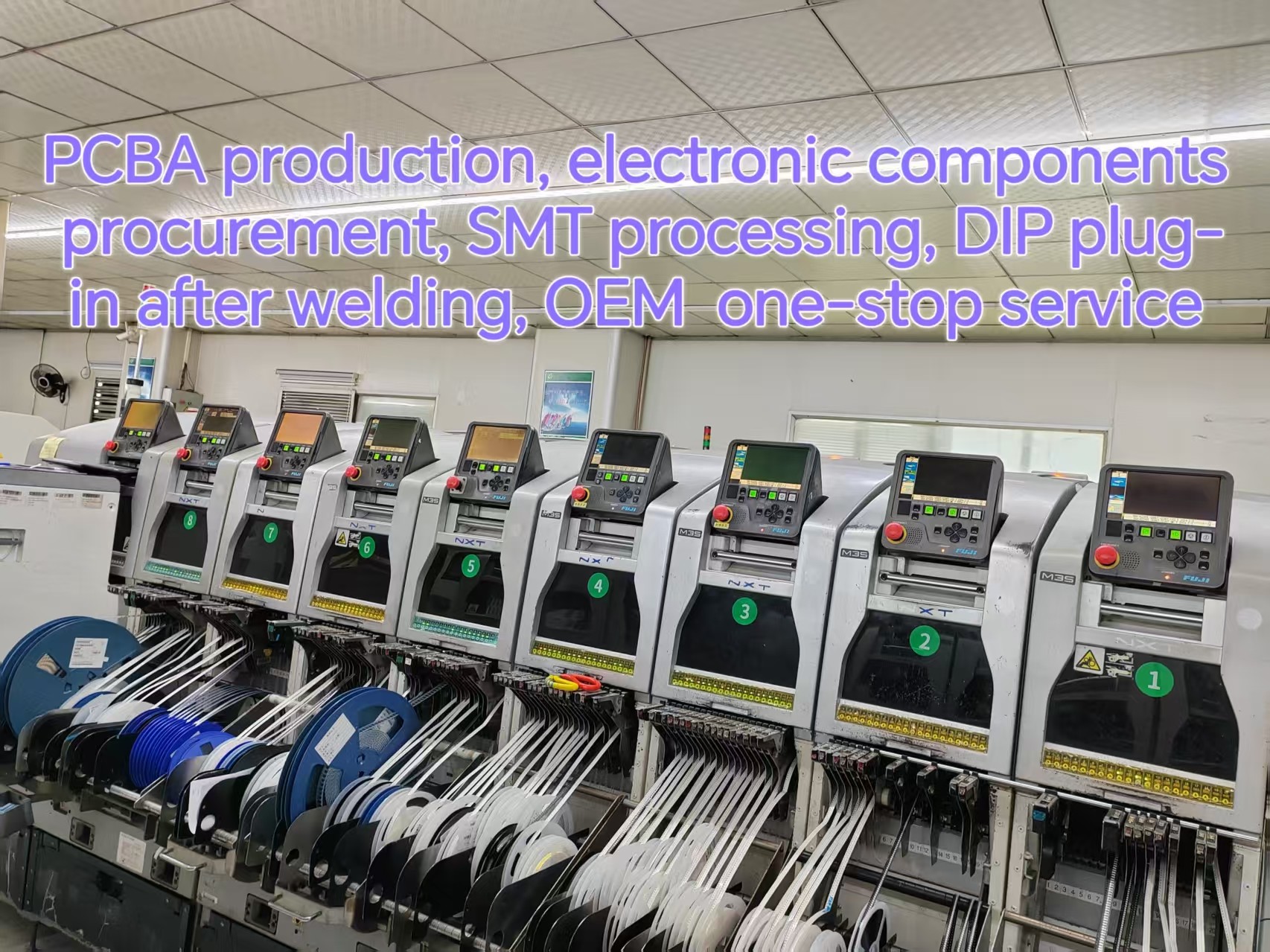

제품 설명   계층 수 1, 2,4 또는 6, 최대 12 층 주문량 1에서 500까지000 보드 모양 직사각형, 둥근, 슬롯, 절단, 복잡, 불규칙 보드 타입 딱딱한, 유연한, 딱딱한-유연한 보드 재료 FR-4 엽록체 유리, RF4 고 Tg, RoHS 준수, 알루미늄, 로저스, 등 보드 절단 셰어, V 점수, 탭 라우팅 판 두께 00.2~4.0mm, 플렉스 0.01~0.25 구리 무게 1.0, 1.5, 2.0OZ 용접 마스크 쌍면 녹색 LPI, 또한 빨간색, 흰색, 노란색, 파란색, 검은색을 지원 실크 스크린 쌍면 녹색 LPI, 또한 빨간색, 흰색, 노란색, 파란색, 검은색을 지원 실크 스크린 min 선 너비 00.006' 또는 0.15mm 최대 판 크기 20인치*20인치 또는 500mm*500mm 미트 추적 / 간격 0.10mm 또는 4mls 뚫기 구멍 지름 미니 00.01', 0.25mm 또는 10mls 표면 마감 HASL, 니켈, IMM 금, IMM 진, IMM 은, OSP 등 판 두께 허용량 + -10% 구리 무게 허용량 +--0.25온스 최소 슬롯 너비 0.12'', 3.0mm 또는 120mls V 점수 깊이 판 두께의 20~25% 뚫고 덮인 네 싱크홀 네 디자인 파일 형식 게르버 RS-274X, 274D, 이글, 그리고 오토캐드의 DXF, DWG  1PCB판 제조 및 PCBA 서비스:* PCB 보드 제조, 우리에 의해 구입 회로 보드 부품* 전자 테스트 회로 보드 또는 PCBA* 빠른 배달, 반 정적 패키지* RoHS 지침을 준수하고 납 없는* PCB 설계, PCB 레이아웃, PCB 제조, 부품에서 한 번의 서비스구매, PCB 조립, 테스트, 포장 및 PCB 배달* 전자 제조 서비스 2PCB 조립에 대한 세부 조건: * 기술 요구 사항: 1전문적인 표면 장착 및 구멍 용접 기술21206, 0805, 0603 부품과 같은 다양한 크기의 SMT 기술3ICT (회로 테스트), FCT (기능 회로 테스트) 기술4. UL, CE, FCC, RoHS 승인을 가진 PCB 조립5SMT용 질소 가스 재흐름 용접 기술6높은 표준 SMT 및 용접기 조립 라인7고밀도 상호 연결 된 보드 배치 기술 용량 질문: 1.PCB: 자세한 내용은 Gerber 파일을 제공하십시오.2PCBA: gerder 파일과 Bom 목록을 제공하십시오.3.COPY PCB/PCBA: PCB의 세부 정보를 제공하십시오. 사진과 샘플이 더 좋습니다.   성공은 협업에서 나온다. Changlong는 새고 오래된 고객들을 따뜻하게 환영합니다.당신의 만족은 우리의 추구입니다.!     어떻게 할 수 있을까요?   주요 제품 사용: 가전제품, 의료제품, 네트워크 장치, 게이트 웨이 제어, 통신제품, 자동차제품, 산업제품소비자 전자제품 등.     관련 제품     우리 의 장점   ODM/OEM 서비스장롱 OEM 프로젝트 장점: 1. 강력한 엔지니어링 그룹 2. 효율적이고 간단한 한stop 턴키 서비스 3. EB,PP&MP 시간을 보장하는 완전한 공급망 4. 설계 및 재료 비용 감소MOKO ODM 프로젝트 장점: 1. 고객의 요구 사항을 지원하는 전문 R&D 팀 2. 소프트웨어 플랫폼을 설계 3. 경험 많은 프로젝트 관리 4. MOQ 및 빠른 배송이 없습니다.   이제 우리는 PCB 생산, 부품 구매에서 부품 조립까지 원스톱 서비스를 제공할 수 있는 공장입니다.

  회사 정보       우리 서비스 PCB 보드 제품 및 PCB 조립 서비스: 다층 보드 애플리케이션:텔레콤,컴퓨터 주변기기,항공 산업. 중형 구리판 응용:소비자,전자통신,산업 주변 장치,항공 산업 구멍을 통해 구리 응용:소비자 구멍을 통해 은 응용:텔레콤, 컴퓨터 주변 장치 단일 측면 보드 애플리케이션:소비자,전자통신,산업,항공 산업 듀얼 사이드 보드 애플리케이션:소비자,전자통신,산업,항공 산업 금속 PCB 애플리케이션:전력 공급,ABS,엔진 제어 모듈,광기 장착장치,백라이트 모듈 실버 점퍼 애플리케이션:소비자,전자통신,산업 주변기기,항공 산업 탄소 점퍼 애플리케이션:소비자 주변기기,전자통신,산업,항공 산업     제품 설명 PCB에 대한 기술 사양 계층 수 1,24, 6~18층까지 주문량 1에서 50까지000 보드 모양 직사각형, 둥근, 슬롯, 절단, 복잡, 불규칙 보드 타입 딱딱, 유연, 딱딱-유연 보드 소재 FR-4 에포시스 유리, FR-4 고 Tg, Rohs 적합, 알루미늄, 로저스 등 보드 절단 셰어, V-스코어, 타브 라우팅 판 두께 00.2-4.0mm, 플렉스 0.01-0.25mm 구리 무게 1.0, 1.5, 2.0 온스 용접 마스크 쌍면 녹색 LPI, 또한 지원 빨간색, 하얀색, 노란색, 파란색, 검은색 실크 스크린 양면 또는 단면, 흰색, 노란색, 검은색 또는 음색 실크 스크린 최소 선 너비 00.006' 또는 0.15mm 최대 보드 크기 20인치*20인치 또는 500mm*500mm 미트 트레이스/갈프 00.10mm 또는 4mils 분 뚫기 구멍 지름 0.01'',0.25mm 또는 10mils 표면 마감 HASL, 니켈, 몰입 금, 몰입 진, 몰입 은, OSP, 등 보드 두께 허용 ±10% 구리 중량 허용 ± 0.25온스 최소 슬롯 너비 00.12'', 3.0mm, 또는 120mils V 점수 깊이 판 두께의 20-25% 디자인 파일 형식 Gerber RS-274,274D,Eagle 및 AutoCAD의 DXF,DWG     PCB 조립 능력 양 프로토타입 및 저용량 PCB 조립, 1 보드에서 250까지, 전문 또는 최대 1000 집합형 SMT, 뚫고 용접기 종류 물 용해 용매 페이스트, 납 함유 및 납 없는 구성 요소 0201 사이즈까지 BGA 및 VFBGA 납 없는 칩 운반기/CSP 쌍면 SMT 조립체 0.8mils에 미세한 Pitch BGA 수리 및 리볼 부품 제거 및 교체 맨 보드 크기 가장 작은 것:00.25*0.25인치 가장 큰 것: 20*20 인치 파일 형식 물품 목록 게르버 파일 픽-N-플레이스 파일 봉사 의 종류 열쇠, 부분 열쇠 또는 배송물 부품 포장 테이프, 튜브, 릴, 부품을 잘라 턴 타임 같은 날 서비스에서 15일 서비스 테스트 비행 탐사 시험,X선 검사 AOI 시험 PCB 조립 과정 뚫기 ---- 노출 ---- 플래싱 ---- 에테싱 & 스트리핑 ---- 펀칭 ---- 전기 테스트 ---- SMT ---- 파동 용접 ---- 조립 ---- ICT ---- 기능 테스트 ---- 온도 & 습도 테스트     PCB 조립에 대한 세부 조건   PCB 및 PCB 조립에 대한 기술적 요구 사항: ---- 전문 표면 장착 및 구멍 뚫고 용접 기술 1206 같은 다양한 크기,0805,0603 부품 SMT 기술 ----ICT (회로 테스트에서), FCT (기능 회로 테스트) 기술. ----PCB 조립 CE,FCC,Rohs 승인 ---- SMT를 위한 질소 가스 재공류 용접 기술 ---- 높은 표준 SMT& 솔더 조립 라인 ---- 고밀도 상호 연결된 보드 배치 기술 용량       공장     FAQ   Q: PCBA 제조에 어떤 파일을 사용합니까? A: Gerber 또는 Eagle, BOM 목록, PNP 및 부품 위치   Q: 샘플을 제공 할 수 있습니까? A: 예, 우리는 대량 생산 전에 테스트를 위해 샘플을 사용자 정의 할 수 있습니다   Q: 나는 언제 Gerber, BOM 및 테스트 절차를 보낸 후 인용문을 얻을 수 있습니까? A: PCB 요약은 6시간 이내에, PCBA 요약은 약 24시간 이내에.   Q: 어떻게 내 PCBA 생산의 과정을 알 수 있습니까? A: PCB 생산 및 부품 구매에 7-10 일, PCB 조립 및 테스트에 10 일   Q: 어떻게 내 PCBA의 품질을 보장 할 수 있습니까? A: 우리는 PCBA 제품의 모든 조각을 배송 전에 잘 작동하는지 확인합니다. 우리는 테스트 절차에 따라 모든 것을 테스트합니다. 또한 운송 중에 결함이있는 경우,우리는 또한 당신을 위해 수리 할 수 있습니다.
